名稱:鋼筋滾絲機GLUS-40AK
電機功率:7.5kw(銅)
轉速比:1:17
可加范圍:14~40鋼筋
加工長度:2~10cm
- 鋼筋滾絲機GLUS-40KF型
- 固力士HGS-40D大型全自動直螺紋滾絲機,由機架夾緊機構、進給滑板、減速機及滾絲頭,冷卻系統和電器系統組成,主要用于建筑工程帶肋鋼筋的直螺紋絲頭加工。
- 大型直螺紋滾絲機
- 固力士HGS-40D大型全自動直螺紋滾絲機,由機架夾緊機構、進給滑板、減速機及滾絲頭,冷卻系統和電器系統組成,主要用于建筑工程帶肋鋼筋的直螺紋絲頭加工。
- 小型全自動直螺紋滾絲機
- 固力士HGS-40D小型全自動直螺紋滾絲機,由機架夾緊機構、進給滑板、減速機及滾絲頭,冷卻系統和電器系統組成,主要用于建筑工程帶肋鋼筋的直螺紋絲頭加工。
- 偏心軸
- 名稱:偏心軸
材質:合金剛
用途:滾絲機配件,調節軸之間的中心距離
尺寸:外徑30mm
用途
GLUS-40AK型是我公司最新研制的一種鋼筋直螺紋滾絲機,主要用于建筑工程橋梁帶肋鋼筋加工滾軋直螺紋絲頭,是實現鋼筋直螺紋連接的關鍵設備??杉庸ぶ睆綖?6-40mm的HRB335和HRB400級帶肋鋼筋。
特點
GLUS-40AK型鋼筋直螺紋滾絲機,可一次裝夾完成剝肋、滾軋螺紋加工。加工牙型飽滿,尺寸精度高??杉庸ふz螺紋,也可加工反絲螺紋。本機操作簡單、結構緊湊、勞動強度低,工作可靠,不會(huì )出現漲絲現象,具有獨特的刀具自動開合機構。本機型更大特點是機器調整方便,只用調節方頭蝸桿即可實現滾絲調整
結構

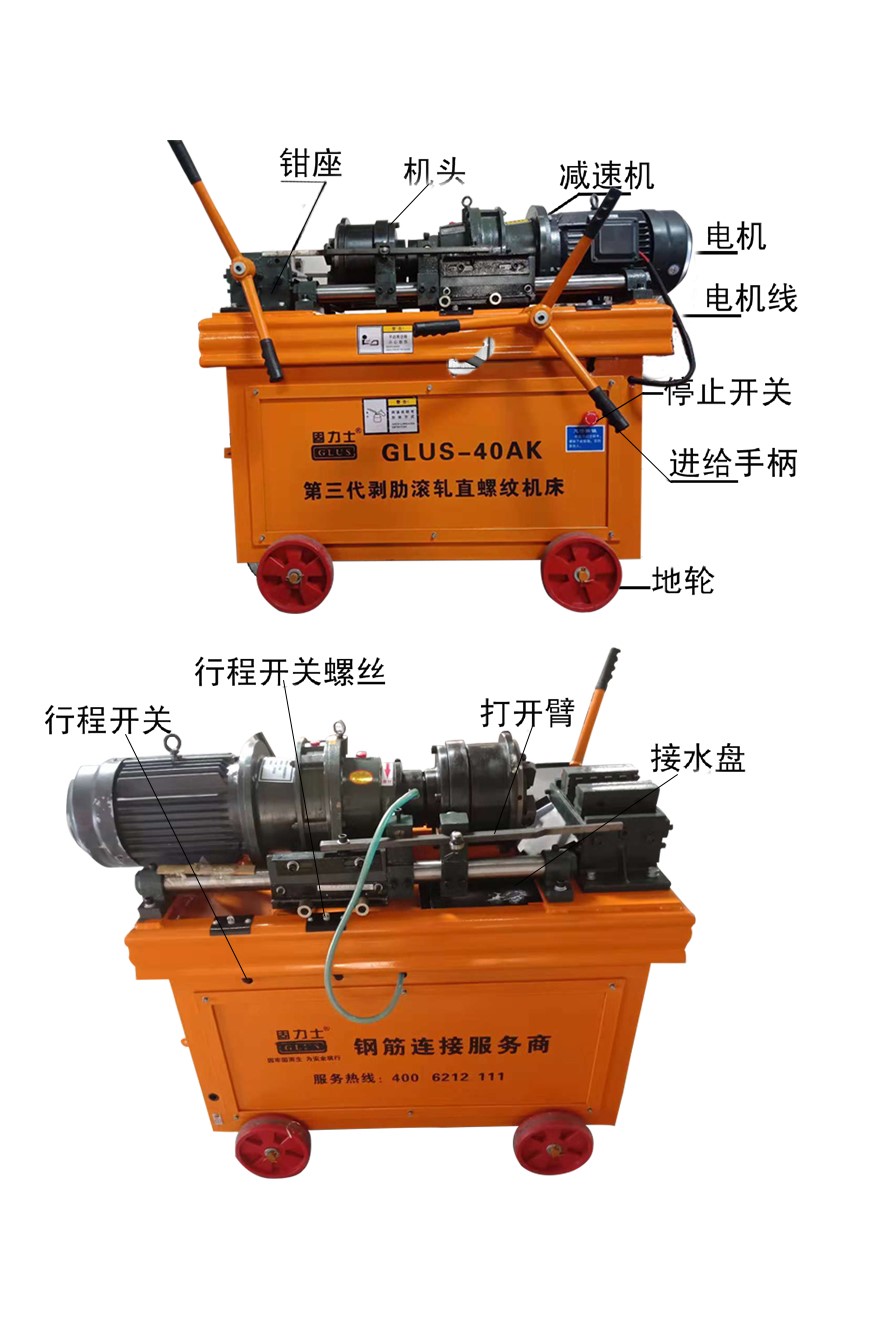

GLUS-40AK型直螺紋滾絲機由機體、夾緊鉗、滑桿、擺線針輪減速機、剝肋滾軋頭、進給機構、自動開合機構、行程限位機構、自動回車機構、冷卻機構、電器控制箱、控制系統等部分組成。具體結構見后附裝配示意圖、部件裝配圖、電氣原理圖及接線圖。
技術參數
設備型號 | GLUS-40AK | ||
滾絲輪外徑 | Φ78.3 | Φ70 | Φ62.5 |
滾絲輪螺距 | 2.5 | 3 | 3.5 |
加工鋼筋規格 | Φ16-22 | Φ25-32 | Φ36-40 |
主電機動率(KW) | 7.5KW,4極 | ||
工作電源 | 380V 50HZ | ||
減速機轉速 | 69-76轉/分鐘 | ||
加工螺紋長度 | 右旋螺紋80,左旋螺紋80 | ||
整機質量(Kg) | 450Kg | ||
外形尺寸 | 1150mm*1100mm*700mm |
使用與保養
1)無冷卻液時嚴禁滾軋加工螺紋。
2)冷卻液務必用水溶性切削液,嚴禁使用油性溶液,更不可用油代替。天氣寒冷地區在施工完后應將切削液放出,預防凍壞冷卻系統。
3)待加工的鋼筋端部應平整,必須用無齒據下料。且在端部500mm長度范圍內應圓直,不允許彎曲,不允許將氣割或鋼筋切斷機下料的端頭直接加工。
4)在初始切削時進給應均勻,切勿猛進,以防刀刃崩裂。
5)滑桿及滑板應經常清理并涂機械潤滑油。
6)鐵屑應及時清理干凈。(應在斷電狀態下清理)。
7)冷卻液應半月清理一次。
8)減速機應保持潤滑良好,加注機械潤滑油。
9)滾絲機應定期進行保養。包括清潔機器、填加潤滑油脂、緊固各處螺絲、修復受損部位等,可按一般機械產品保養程序進行。
10)機殼必須可靠接零或接地。
